Tableros de Transferencia Eléctrica para la Continuidad Operativa
conmutación segura entre red eléctrica y sistemas de respaldo
El tablero de transferencia mantiene energizada la instalación cuando falla el suministro principal. Conmuta de manera segura entre la red eléctrica y una fuente alternativa de energía, evitando interrupciones, maniobras inseguras y riesgos sobre personas, equipos e infraestructura.
Generalmente la red pública de distribución eléctrica es la fuente principal de suministro, y frente a la necesidad de mantener en funcionamiento los sistemas eléctricos se conmuta la carga alimentándola con fuentes de energía alternativas o secundarias.
Entre las opciones energéticas disponibles (generador eléctrico, paneles solares, UPS, generador eólico, generadores pequeños de fuentes hídricas, etc), surge la necesidad de conmutar entre la fuente de energía principal y la fuente de energía secundaria.
¿Cuándo es necesario un tablero de transferencia?
La necesidad de un sistema de transferencia aparece cuando una interrupción eléctrica afecta procesos importantes o genera pérdidas operativas.
- comercios con mercadería refrigerada,
- bombas de agua y presurización,
- sistemas de seguridad y CCTV,
- servidores y telecomunicaciones,
- procesos industriales,
- automatización y control.
Una conmutación incorrecta puede provocar daños severos sobre la instalación, el generador eléctrico e incluso poner en riesgo al personal técnico.
Y desde el simple tablero de transferencia manual, hasta el sofisticado tablero de transferencia automática con controlador electrónico y monitoreo remoto, todos deben cumplir las medidas mínimas de seguridad:
- Operar en forma contínua, con energía de la red o de respaldo.
- Garantizar que nunca se conecten ambas fuentes al mismo tiempo.
- Proteger contra sobrecarga y cortocircuito.
- Brindar seguridad al usuario, norma IEC 60439.
- Informar el estado del proceso.
El sistema de transferencia debe garantizar la alimentación segura de las cargas críticas de la instalación.
Criterios considerados en el diseño
- Potencia instalada.
- Corriente nominal.
- Tipo de carga.
- Modo de operación requerido.
- Selectividad y protecciones.
- Tiempo admisible de interrupción.
Existen diferentes tipos de tableros de transferencia eléctrica, diseñados para adaptarse a distintos escenarios operativos, niveles de automatización y requerimientos de continuidad energética. Desde soluciones manuales simples hasta sistemas ATS completamente automáticos, cada alternativa responde a necesidades específicas de la instalación.
Transferencia Manual
Solución práctica y confiable para instalaciones pequeñas donde la transferencia puede realizarse manualmente sin afectar la operación general del servicio.
- Es el tablero más simple, conmuta la carga mediante una llave selectora manual.
- El voltímetro, amperímetro y la señalización lumínica informan sobre el funcionamiento.
- Tiene protección contra sobrecarga y cortocircuito.
- La llave conmutadora soporta todo el consumo de la carga.
- Ideal para instalaciones pequeñas monofásicas y trifásicas (hasta 32A), y de bajo presupuesto.
Transferencia Semi-Automática
Diseñada para instalaciones que requieren una conmutación más rápida y segura, reduciendo errores operativos y mejorando la continuidad del suministro eléctrico.
- No tiene llave selectora, la conmutación se realiza automáticamente al poner a funcionar el generador eléctrico.
- El voltímetro, amperímetro y la señalización luminíca informan sobre el funcionamiento.
- Tiene protección contra sobrecarga y cortocircuito.
- Protegido con enclavamiento eléctrico y mecánico.
- Los contactores soportan todo el consumo de la carga.
- Ideal para instalaciones medianas monofásicas y trifásicas (hasta 100A), y de bajo presupuesto.

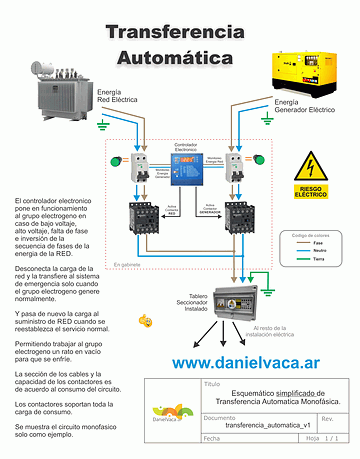

Transferencia Automática (ATS)
Utilizada en instalaciones críticas donde la continuidad energética debe mantenerse de forma autónoma y sin intervención humana. El controlador electrónico supervisa el estado del suministro y automatiza la secuencia completa de transferencia.
- Reduce tiempos de interrupción, minimiza errores operativos y protege cargas críticas frente a fallas del suministro eléctrico.
- Monitorea el estado del voltaje del suministro normal.
- Pone en funcionamiento al generador eléctrico en caso de falla por: bajo voltaje, alto voltaje, falta de fase e inversión de la secuencia de fases.
- Conmuta la carga del servicio normal al sistema de emergencia cuando el generador eléctrico genere normalmente.
- Conmuta la carga al suministro normal cuando se restablezca el servicio normal.
- Protegido con enclavamiento eléctrico y mecánico.
- Tiene protección contra sobrecarga y cortocircuito.
- Permite que el grupo electrógeno trabaje un rato en vacío con el fin de que se enfríe.
Para instalaciones monofásicas y trifásicas que requieran energía de respaldo desatendida y totalmente automatizada.
Problemas Frecuentes en ATS
- Enclavamientos defectuosos.
- Retorno simultáneo de fuentes.
- Contactores subdimensionados.
- Ausencia de selectividad.
- Falsos disparos.
- Falta de mantenimiento.
El dimensionamiento incorrecto de un tablero de transferencia puede generar disparos intempestivos, sobrecalentamiento o fallas en la conmutación.
Resumiendo...
Un sistema de respaldo energético solo es confiable cuando la transferencia entre fuentes se realiza de manera segura, coordinada y correctamente dimensionada.
El tablero de transferencia constituye el núcleo operativo del sistema de respaldo energético. Su diseño eléctrico, lógica de conmutación y coordinación de protecciones determinan la seguridad y confiabilidad de toda la instalación.
Elegir correctamente el sistema de transferencia adecuado evita riesgos, reduce interrupciones y mejora la confiabilidad general de la instalación eléctrica.
