Protección contra Transitorios Eléctricos
El daño no depende de la distancia — depende del camino conductor
Un rayo cayó a dos kilómetros de un pueblo. El pico de tensión, del orden de miles de voltios en una fracción de milisegundo, viajó a través de los cables de media tensión hasta llegar a un equipo electrónico que estaba permanentemente conectado a la red — y lo inutilizó. La distancia no importó. Lo que importó fue que existía un camino conductor continuo entre el origen del pico y el equipo sensible.
Los transitorios eléctricos son fluctuaciones bruscas de tensión que duran desde microsegundos hasta algunos cientos de milisegundos — breves, pero con magnitudes capaces de dañar equipos electrónicos de forma instantánea y muchas veces irreversible. Pueden originarse por la caída de un rayo, por la conmutación de cargas de alto consumo en la misma línea, por fallas en la red eléctrica, o por la ausencia de protección en puntos clave de la distribución.
El mismo fenómeno, dos escenarios distintos
El caso del rayo a distancia ilustra cómo un pico de tensión puede recorrer kilómetros de cableado de media tensión sin perder la capacidad de dañar un equipo en el extremo final del recorrido. No hace falta que el rayo caiga sobre la instalación — alcanza con que exista un conductor continuo entre el punto de impacto y el equipo sensible.
En un taller, dos computadoras conectadas en la misma línea eléctrica que alimentaba una máquina de soldar a bobina mostraban un patrón distinto pero igualmente revelador: cada vez que se usaba la soldadora, las PC se reseteaban automáticamente. La conmutación de una carga de alto consumo en la misma línea genera un transitorio que viaja por esa línea compartida hasta cualquier equipo sensible conectado a ella — sin necesidad de un rayo ni de ningún evento extraordinario, solo el funcionamiento normal de un equipo de alta potencia.
El denominador común en ambos casos —y en la inmensa mayoría de los casos similares— es el mismo: equipos con electrónica de control sensible, conectados permanentemente a la red, sin ningún tipo de protección contra transitorios.
Por qué la distancia no es garantía
Incluso sin DPS en el poste de distribución, antes del transformador de media tensión, un pico de alta tensión puede recorrer grandes distancias en milisegundos sin perder energía suficiente para dañar un equipo. La red eléctrica es, en sí misma, un conductor continuo — y un transitorio no distingue entre estar a metros o a kilómetros del punto donde se originó.
Esto es lo que hace que la protección contra transitorios sea relevante incluso para quien nunca tuvo un rayo caer cerca de su instalación: el riesgo no depende de la proximidad geográfica al evento, depende de la existencia de un camino eléctrico sin barreras de protección.
Dónde se instala la protección — la cascada normalizada
Las medidas de protección contra transitorios se implementan en distintos puntos del sistema eléctrico, y la norma internacional IEC 61643-11 clasifica los dispositivos según su capacidad de absorción de energía y el lugar que les corresponde en esa cascada.
En el tablero principal, donde la instalación recibe la energía de la red y donde el riesgo de una descarga de rayo es mayor, corresponden los DPS Tipo 1 — diseñados para absorber la forma de onda más severa, la de un impacto directo de rayo (10/350 microsegundos).
En la práctica de campo, esto se traduce en equipos de 60 a 100 kA por polo, instalando un elemento de protección por cada conductor activo con respecto a tierra.

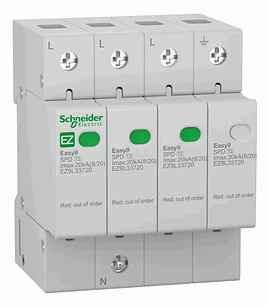

Aguas abajo, en los tableros seccionales o más cerca de los equipos a proteger, corresponde la segunda etapa: DPS Tipo 2, dimensionados para sobretensiones inducidas (forma de onda 8/20 microsegundos) en el orden de los 20 kA. Esta segunda capa reduce la tensión residual que el Tipo 1 deja pasar, llevándola a un nivel que la electrónica sensible puede tolerar.
Cuando la aplicación lo justifica —equipos médicos, servidores, electrónica de control muy sensible— existe todavía una tercera etapa, el DPS Tipo 3, instalado prácticamente en el punto de uso, que afina la protección a niveles aún más bajos de tensión residual.
Esta cascada no es opcional ni redundante: cada etapa cumple una función que la anterior no puede cumplir por sí sola. Un Tipo 1 sin Tipo 2 deja pasar una tensión residual todavía demasiado alta para equipos sensibles. Un Tipo 2 sin Tipo 1, en una instalación con riesgo real de descarga directa, puede saturarse y fallar ante una sobretensión que excede su capacidad de diseño.
La última línea — protección en el propio equipo
Más allá de los DPS de tablero, existe una capa adicional y complementaria que actúa directamente en el punto de uso: zapatillas, UPS y reguladores de tensión que incorporan varistores internos.
Estos dispositivos no sustituyen a la protección de tablero —su capacidad de absorción de energía es mucho menor— pero mitigan los transitorios residuales que logran atravesar las etapas anteriores, o que se originan en la propia instalación interna del usuario, como la conmutación de un electrodoméstico de alto consumo en el mismo tomacorriente.
Esta protección de punto final completa el esquema en capas: tablero principal, tableros seccionales y finalmente el propio equipo o su zapatilla/UPS de respaldo, cada nivel reduciendo progresivamente la energía que podría llegar a dañar la electrónica más sensible.
La puesta a tierra — sin ella, la protección no funciona
Ningún limitador de sobretensión cumple su función si no tiene un camino efectivo hacia tierra. El principio de funcionamiento de un DPS es derivar el pico de tensión hacia la tierra de la instalación — si esa puesta a tierra tiene una resistencia elevada o está mal ejecutada, el pico no encuentra un camino de baja impedancia por donde escapar, y termina circulando de todas formas por los circuitos que el DPS debería estar protegiendo.
Por eso la protección contra transitorios y la puesta a tierra no son dos temas independientes — son un mismo sistema. Una puesta a tierra excelente y efectiva es la condición necesaria para que cualquier DPS, varistor o limitador de sobretensión cumpla con su función real. Instalar protección contra transitorios sobre una puesta a tierra deficiente da una falsa sensación de seguridad.
El transformador de aislación — una capa adicional de protección
El transformador de aislación, de relación 1:1, agrega una capa de protección distinta a la de los DPS y varistores. En lugar de derivar el transitorio hacia tierra, separa galvánicamente el equipo protegido de la red de alimentación — el transitorio que viaja por el lado primario no tiene un camino directo hacia el secundario, donde está conectado el equipo sensible.
Además de esa función de aislación, el transformador 1:1 también corrige armónicos de la red — distorsiones de la forma de onda que, sin llegar a ser transitorios propiamente dichos, también afectan el funcionamiento y la vida útil de equipos electrónicos sensibles. Es una solución especialmente valiosa en entornos donde la calidad de la energía es inestable o donde conviven equipos de potencia con electrónica de control delicada en la misma instalación.
La protección contra transitorios eléctricos no es una medida exclusiva para zonas con tormentas frecuentes o instalaciones rurales con gran exposición a rayos. Cualquier equipo con electrónica sensible, conectado permanentemente a una red que comparte línea con cargas de conmutación o que está expuesta a la red de distribución general, está expuesto al mismo riesgo — venga el pico de tensión de un rayo a dos kilómetros o de una máquina de soldar en el taller de al lado.
Y esa protección solo es real cuando funciona como sistema: DPS y varistores respaldados por una puesta a tierra efectiva que les dé un camino de descarga, complementados cuando la aplicación lo justifica con un transformador de aislación que separa galvánicamente al equipo crítico de las perturbaciones de la red.
