Criterios de diseño para iluminar con tiras LED

En una panadería, por ejemplo, un trabajo aparentemente simple: iluminar el interior de las heladeras de pasteles y tortas frescas. Al preguntar al dueño para qué quiere iluminarlas, no dice "para que se vean". Dice "para vender más".

Ahí cambia todo. Porque vender más no se logra con cualquier luz. Se logra con una luz que haga que los pasteles se vean frescos, que las frutas parezcan recién cortadas, que el glaseado brille lo suficiente como para provocar antojo.

Eso es lo que diferencia una buena tira LED de una mediocre. No los watts, no el precio: la capacidad de realzar lo que ilumina. Y para lograrlo, hay que atender ocho variables técnicas que casi nadie considera al comprar: la reproducción del color (CRI y R9), la temperatura, el flujo luminoso, la protección IP, el voltaje, el consumo, la disipación térmica y el tipo de LED.

Una vitrina, una barra de bar, un cielorraso, una escalera, un mueble o una fachada: todos piden lo mismo. Una luz que haga bien su trabajo. El resto es cuestión de elegir bien.

Reproducción del color: CRI y R9

El índice CRI (Color Rendering Index) mide la capacidad que tiene una fuente de luz para reproducir los colores de manera natural, comparado con la luz solar.

Un CRI alto, por encima de 90, garantiza colores fieles en la mayoría de los tonos, aunque existe un detalle que muchas fichas técnicas omiten: el promedio del CRI puede resultar excelente y, aun así, reproducir con pobreza los tonos rojizos.

Ahí interviene el índice R9, un valor específico para los rojos que resulta decisivo en vitrinas de alimentos, maderas, pieles y cualquier superficie donde predominen los tonos cálidos.

Para uso comercial, conviene un CRI superior a 90 junto con un R9 superior a 50; para exhibición de alimentos, joyería o textiles, el R9 debería acercarse a 80.

Temperatura de color y Flujo Luminoso

La temperatura de color, medida en grados Kelvin, define si la luz se percibe cálida, neutra o fría. Los rangos entre 2700 K y 3000 K generan ambientes cálidos y acogedores. Los rangos entre 4000 K y 4500 K aportan neutralidad. Por encima de 5000 K la luz se percibe fría.

• Luz cálida o blanco cálido, (menos de 3.300°K): produce un tono amarillento-rojizo y se asocia con la sensación de calidez y comodidad. Se utiliza comúnmente en el dormitorio, el comedor y áreas de relajación.
• Luz neutra o blanco neutro, (alrededor de 4.500°K): parecida a la luz del sol de mediodía, produce un tono blanco que se asocia con la sensación de neutralidad y limpieza. Se utiliza comúnmente en oficinas, bibliotecas y áreas de trabajo.
• Luz fría o blanco frío, (mayor a 5.500°K): es un tipo de luz más "azulada" que las demás, y se asocia con la sensación de frescura y energía. Se utiliza comúnmente en áreas de trabajo, gimnasios y espacios de entretenimiento.

El flujo luminoso, expresado en lúmenes por metro, determina la intensidad real de la tira y suele confundirse con la potencia consumida. Dos tiras con el mismo consumo en watts por metro pueden entregar cantidades de luz muy distintas según la calidad de los LED y la cantidad de LED por metro.

Examine el dato de lúmenes por metro en la ficha técnica, además de los watts.

SMD vs. COB

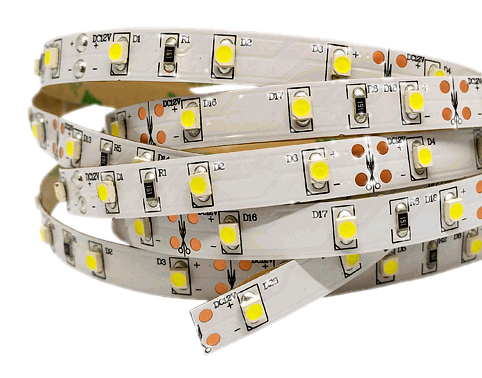

La Tira de LED SMD (Surface Mount Device), tiene los LED montados individualmente sobre la tira a intervalos determinados. La cantidad de LED por metro, el tamaño del encapsulado y la distancia entre ellos determinan, entre otros factores, la uniformidad de la luz.

• Ventajas SMD
• Gran variedad de potencias, colores y configuraciones.
• Amplia disponibilidad de repuestos y modelos.
• Existen soluciones de muy alta potencia.
• Los LED individuales pueden facilitar determinadas reparaciones.

• Desventajas SMD
• Puede producir efecto de puntos luminosos.
• Para obtener una línea uniforme puede necesitar mayor distancia al difusor o un perfil adecuado.
• La calidad varía entre fabricantes y modelos.

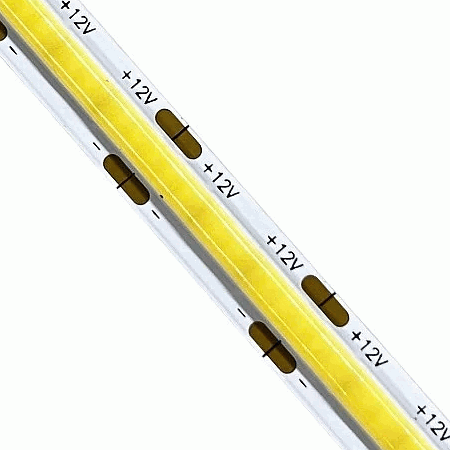

La Tira de LED COB (Chip on Board) tiene los LED montados directamente sobre el sustrato de la tira y recubiertos con una capa de fósforo. El resultado es una superficie luminosa prácticamente continua, sin la separación visual característica de muchas tiras SMD.

• Ventajas COB
• Luz prácticamente continua y homogénea.
• Excelente resultado para iluminación arquitectónica y decorativa.
• Reduce considerablemente el efecto de puntos.
• Muy buena integración en perfiles de poca profundidad.

• Desventajas COB
• No garantiza por sí misma mayor eficiencia o vida útil.
• La gestión térmica continúa siendo necesaria.
• Menos variedad de potencias y colores que SMD.
• Una vez dañada la zona luminosa, la reparación es menos sencilla.

COB no es mejor que SMD, son tecnologías diferentes y la elección depende de la aplicación. Una tira COB puede ser la mejor opción cuando se busca una línea luminosa continua; una tira SMD puede ser preferible cuando se necesita determinada potencia, color, formato o disponibilidad.

En ambos casos, la potencia eléctrica genera calor. Por eso, independientemente de elegir SMD o COB, la disipación debe considerarse como parte del diseño de la instalación.

Protección IP y aplicaciones

El grado de protección IP indica cómo está protegido un producto frente al ingreso de cuerpos sólidos y agua. En las tiras LED, la elección del grado IP debe responder al ambiente donde serán instaladas, no solamente a una preferencia por mayor protección.

Las versiones IP65 incorporan habitualmente un recubrimiento superficial que las protege frente a polvo y chorros de agua, mientras que las IP67 e IP68 utilizan un encapsulado de silicona que ofrece una protección mayor frente al agua. Las condiciones exactas de inmersión dependen de la construcción y de las especificaciones del fabricante.

Una mayor protección IP no significa necesariamente una mejor tira LED. El encapsulado puede modificar la flexibilidad, la disipación térmica, el mantenimiento y la forma de instalar la tira.
Por eso, en un ambiente interior seco, una tira IP20 correctamente instalada puede ser una solución técnicamente superior a una tira encapsulada que no necesita esa protección.

La protección debe elegirse según el ambiente, no por una preferencia teórica.

Voltaje y consumo por metro

Las tiras LED comerciales trabajan mayormente en 12 V o en 24 V, y la elección entre ambos voltajes impacta directamente en la longitud máxima de cada tramo. A 12 V, la caída de tensión se vuelve perceptible a partir de los cinco metros de tirada continua, generando una pérdida de luminosidad hacia el extremo alejado de la fuente. A 24 V, la misma tirada admite recorridos más largos con menor pérdida, motivo por el cual conviene priorizar 24 V en proyectos comerciales con tiradas superiores a cinco metros.

El consumo por metro, expresado en watts, determina el dimensionamiento de la fuente de alimentación. Una fuente subdimensionada trabaja en el límite de su capacidad de forma permanente, acortando su vida útil y elevando el riesgo de falla. Conviene calcular el consumo total de la instalación y sumar un margen de reserva de al menos el veinte por ciento (20%) sobre ese valor antes de seleccionar la fuente.

Disipación de calor o gestión térmica

Una tira instalada sin perfil de aluminio, apoyada directamente sobre una superficie aislante térmica, envejece de forma acelerada y pierde luminosidad con el correr de los meses.
El perfil de aluminio actúa como disipador de calor, transfiriendo el calor generado hacia el ambiente y manteniendo la temperatura de trabajo de los diodos dentro del rango que garantiza el fabricante.

El calor generado por los diodos LED se acumula en la base de la tira, y su disipación correcta define la vida útil real del sistema, mucho más que la marca del producto.

Canaletas y ubicación

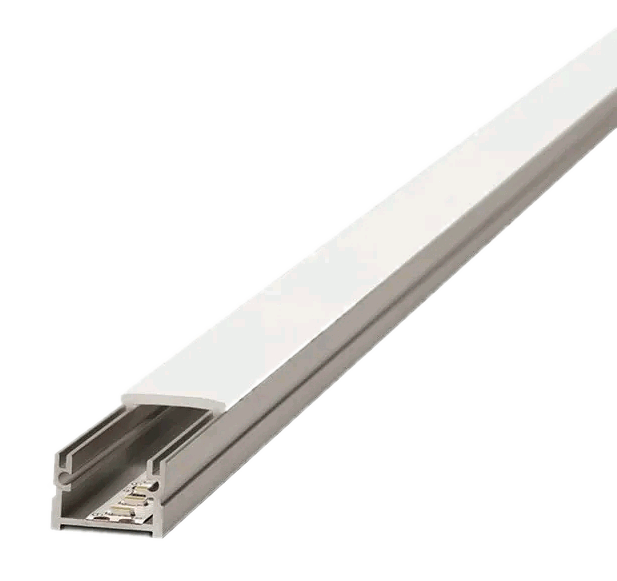

Los perfiles de aluminio, además de disipar el calor de la tira LED, definen la terminación estética y la protección mecánica de la instalación. Los perfiles de superficie se instalan sobre cielorrasos, muebles o paredes visibles, y aportan una terminación prolija sin trabajo de albañilería.

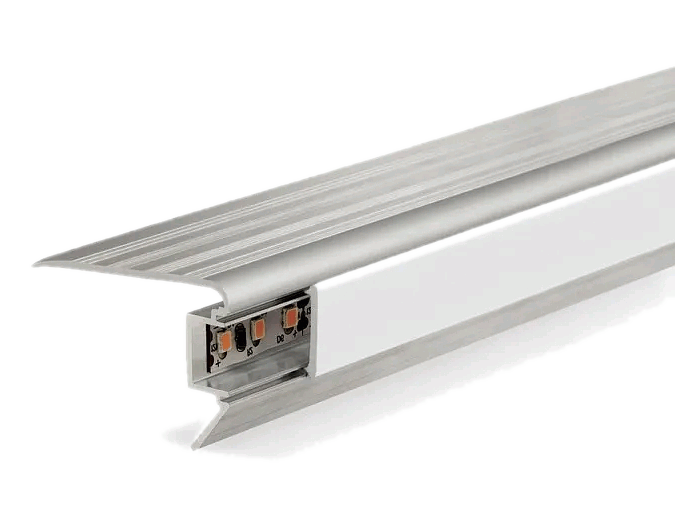

Los perfiles empotrados se integran dentro de un canal en el cielorraso o el mueble, logrando un efecto de luz indirecta sin ver la fuente. Los perfiles esquineros aprovechan encuentros entre dos superficies, habituales en zócalos, escaleras y vitrinas con ángulos rectos.

La ubicación de la tira dentro del perfil también incide en el resultado final: montarla hacia el fondo del perfil concentra la luz y genera sombras marcadas, mientras que montarla cerca del difusor distribuye la luz de manera más uniforme sobre la superficie iluminada.

Resumiendo...

Elegir una tira LED correcta para que la instalación luzca bien y dure años implica tener en cuenta ocho variables técnicas SMD o COB, reproducción de color, temperatura, flujo luminoso, protección IP, voltaje, consumo y disipación térmica.

Cuando cada una de esas variables está bien resuelta, la superficie iluminada convence por sí misma, sin necesidad de argumentos adicionales.
